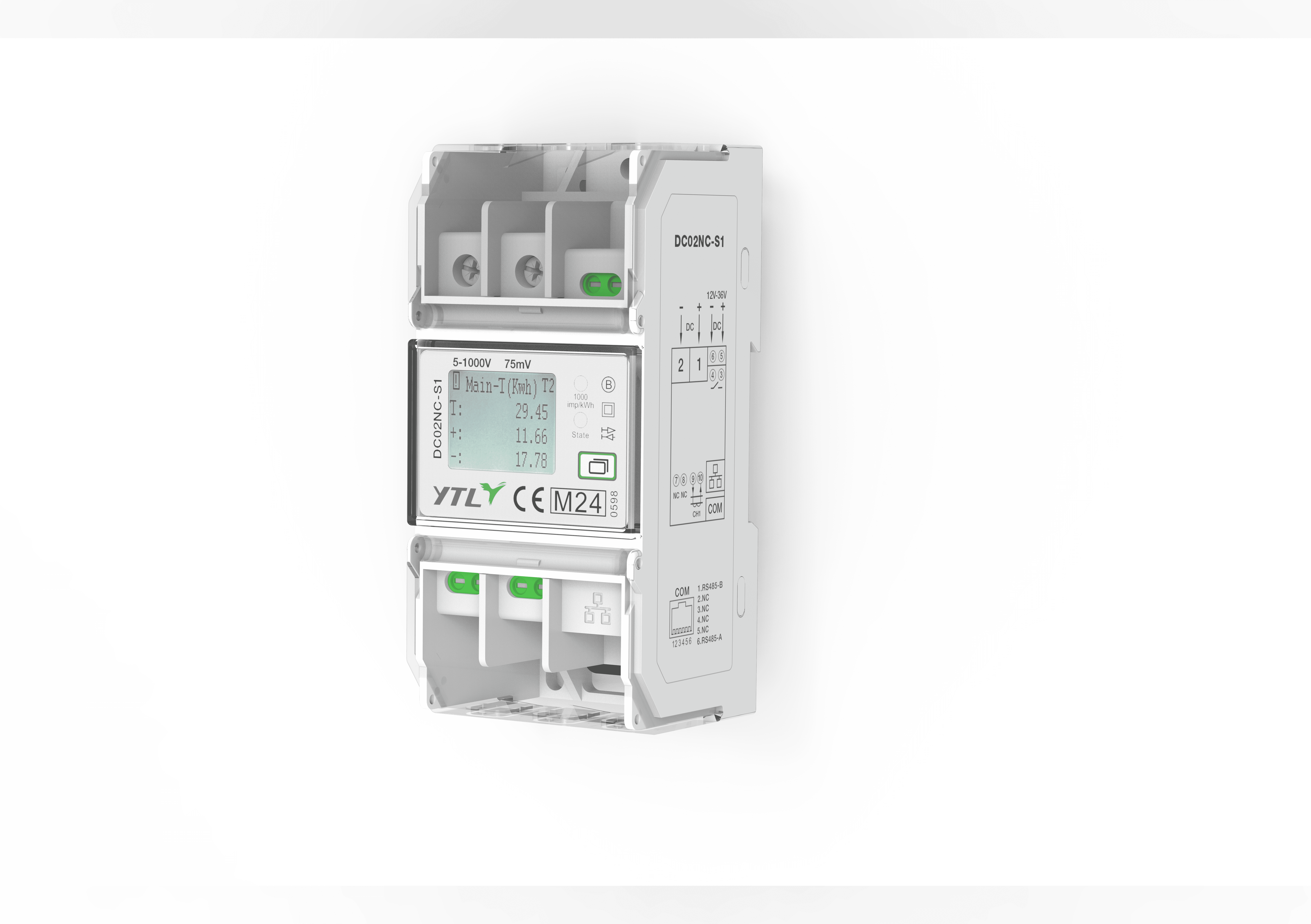

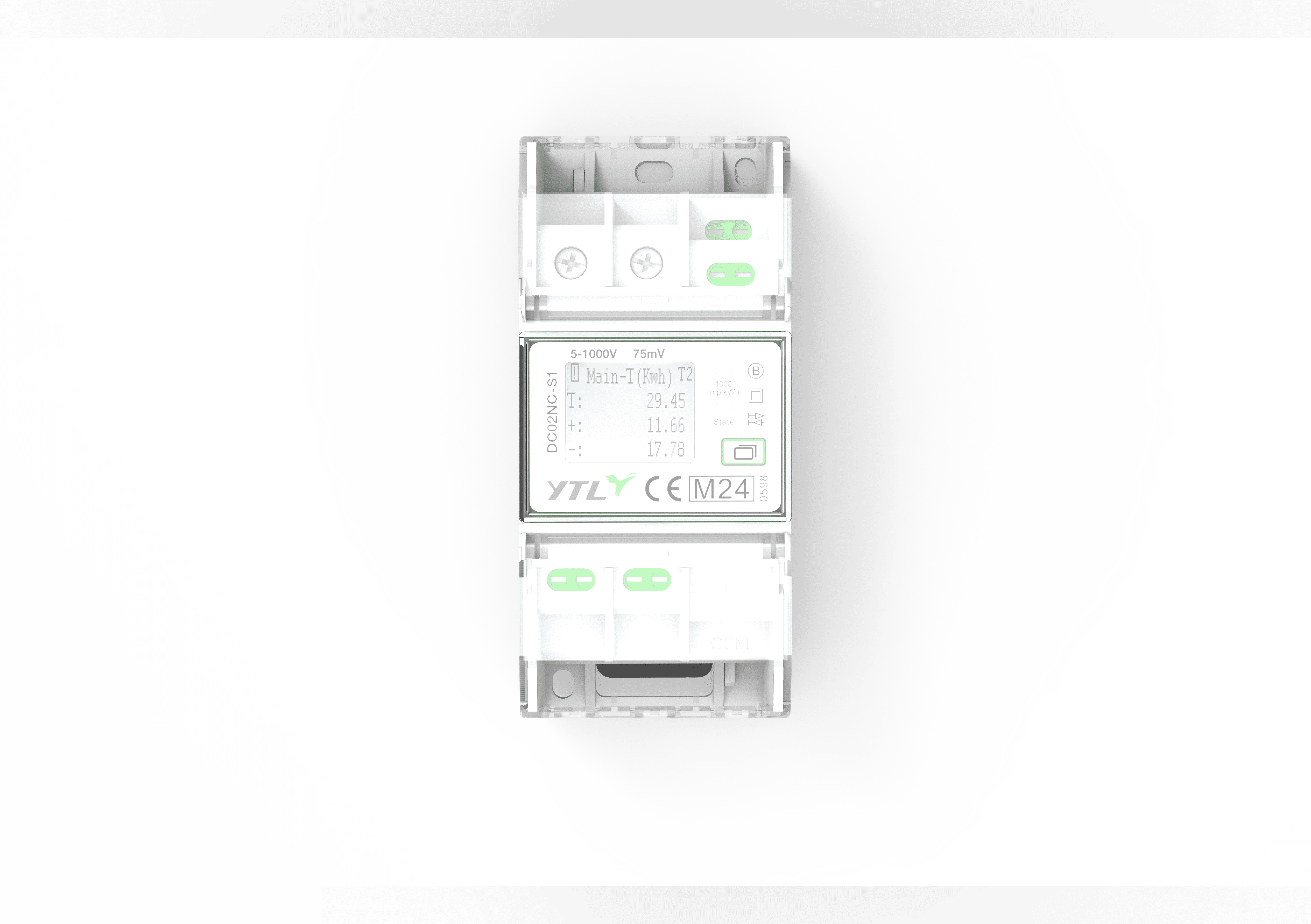

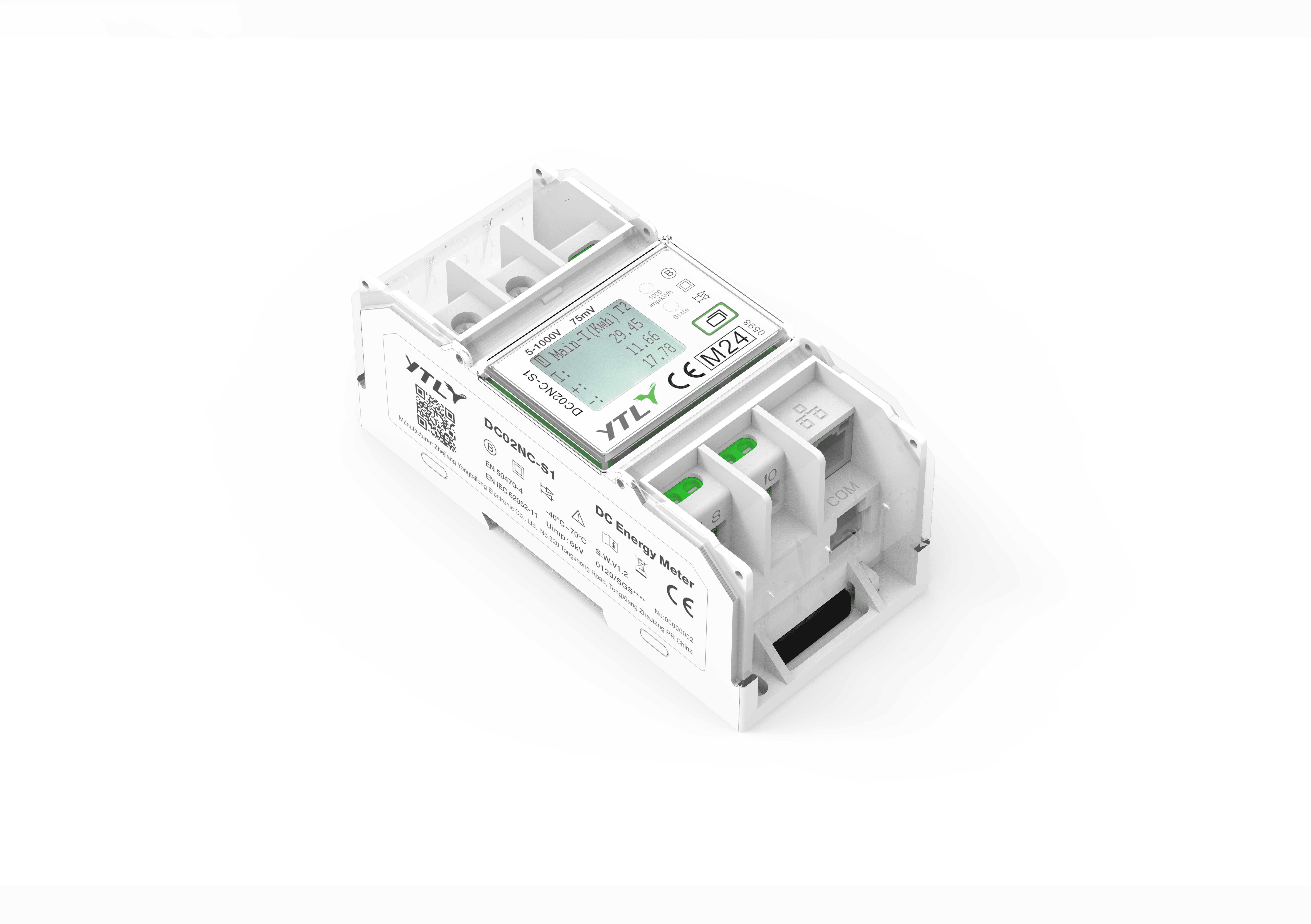

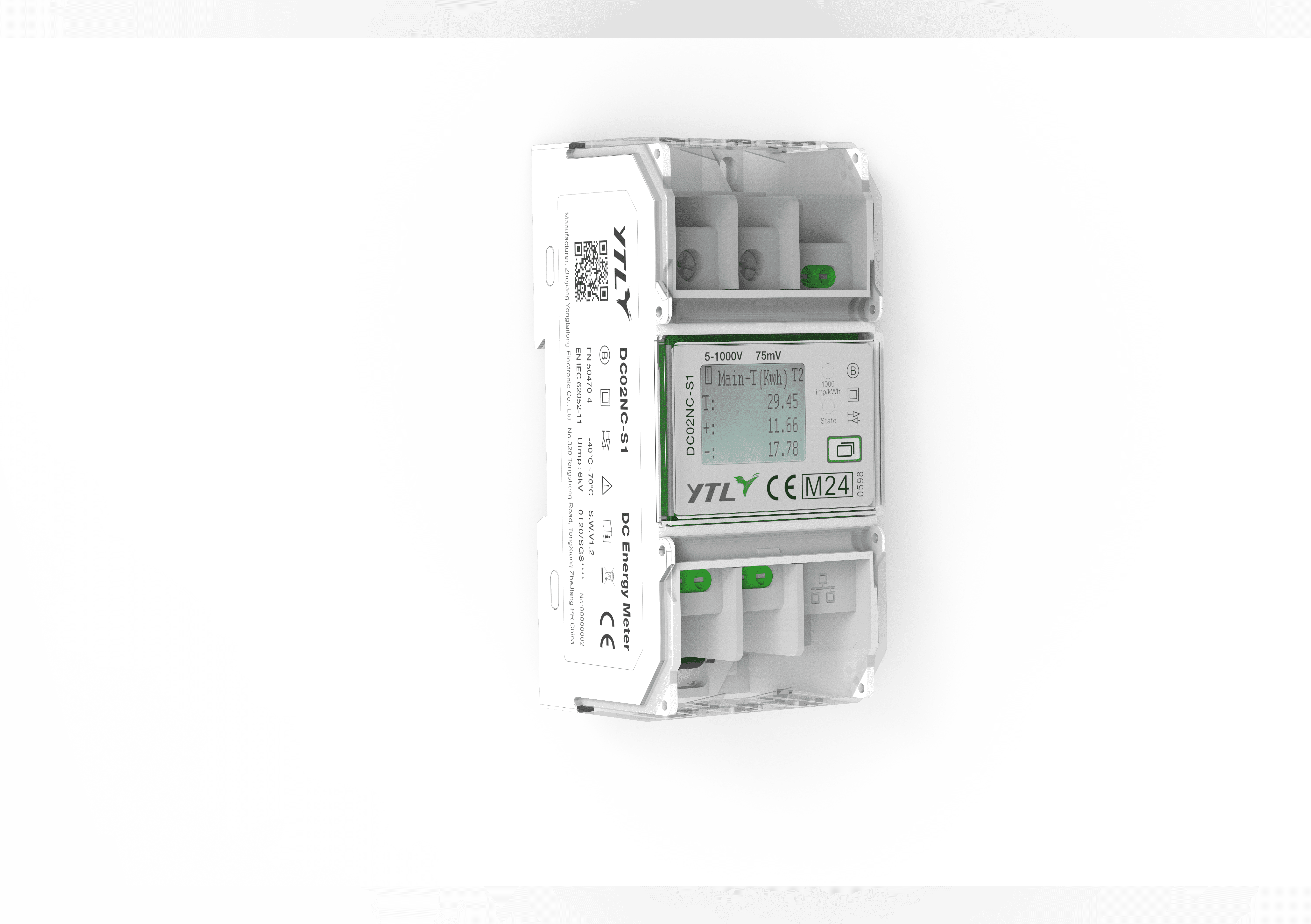

DC02NC系列外接式智能直流电能表，是专为直流充电桩、光伏电站、储能系统等直流计量场景开发的全新系列产品。DC02NC系列表采用分流器外接式设计，采用导轨式安装，具有体积小巧、安装方便、外形美观的特点。全系列表支持RS485通信，兼容多种协议；系列表整体计量精度高、功能丰富，符合IEC标准等多项标准，是高精度直流计量需求场景下的不二之选。
-
测量电压 100V-1000V 电流版本 直流分流器电压75mV 分流器连接 外接分流器 最大变比 2000：1 工作电源 12~36V DC 或 115-250V AC 误差精度 1 级 功 耗 ≤2W（无通讯） 防护等级 Ⅱ类防护 脉冲电压 6kV 工作温度 -40℃~70℃ 最大湿度 ≤95% 海拔高度 ＜2000M 标 准 IEC 62052-11：2020、
IEC 62053-41：2021
JJF 1779-2019 《电子式直流电能表型式评价大纲》
-
计量功能丰富：正向、反向电能量计量；支持双回路计量 （可选）
多费率、多时段：产品默认拥有 4 费率、8 时段
通信方式灵活：支持 RS485 通信，满足 modbus、DL/T645-2007 协议；
支持以太网通信，以太网采用http-json、http-ocmf协议
具有自诊断、告警与安全防范功能；过流、温度过高、磁场检测、电池电量低等
具有线路损耗能量补偿
支持本地升级、远程升级
-

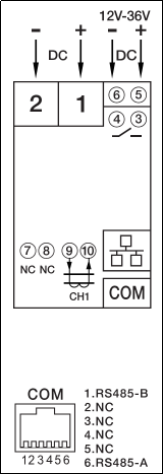

l 接线图以DC02NC-S1（单路直流电源）为例：
n 1号、2号为电压采样接口
n 3号、4号为继电器控制信号输出
n 5号、6号为辅助电源接口
n 9号、10号为一组电流采样接口
n 此外，接线图还标注了RS485通信接口。
l 注意：电流采样接口不允许只接尾线而不接分流器
-
-
