电压： 220v 电流 5(80)A
精度等级： 1级
启动电流：
0.004Ib，即 20mA
频率： 50Hz 脉冲常数： 1000imp/kWh
显示： LCD 5+1
功耗： ＜5W， ＜25VA
起动电流： 0.004Ib
温度范围： -10～45℃ 波特率： 9600 -

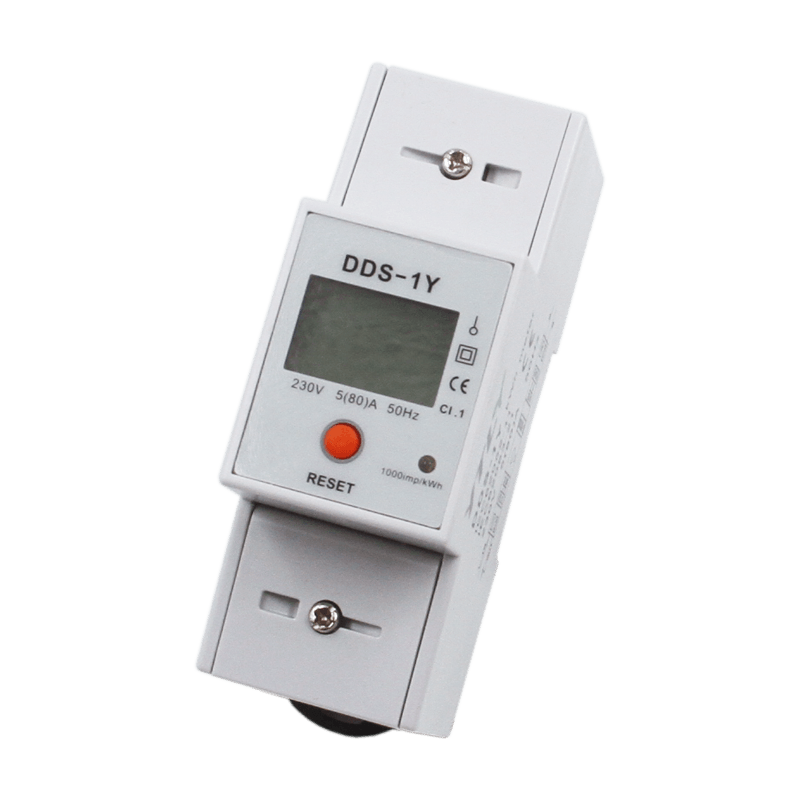

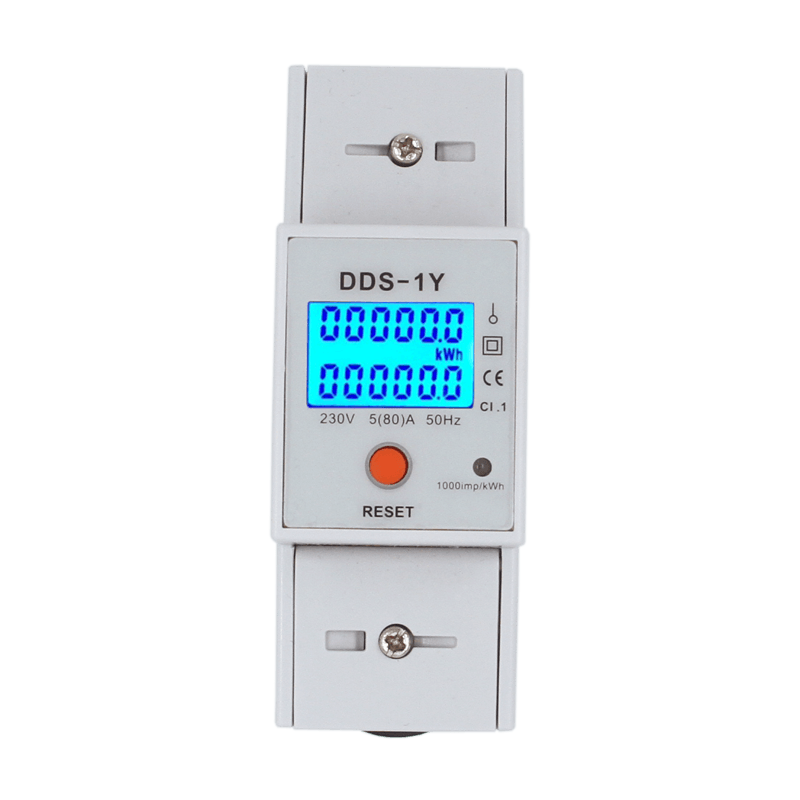

这是一款单相两线双节导轨计量装置，带 RS485 通讯，符合 MODBUS 协议。带双排显示功能，通过按下按钮可重置当前的电量。其性能标准符合 IEC 62052-11，IEC 62053-21 国际标准中 1 级单相有功电能表的相关技术要求，能直接精确地测量额定频率为 50Hz-60Hz 单相交流电网中负荷的有功电能的消耗。具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。
-
端子1：L-IN 表示火线进
端子2：L-OUT表示火线出
端子3，端子4：N表示零线 （3进4出或者4进3出）
注：端口20 和21是脉冲输出，用于生产校准，无需接线； 端口23和24对应RS485接口。
-

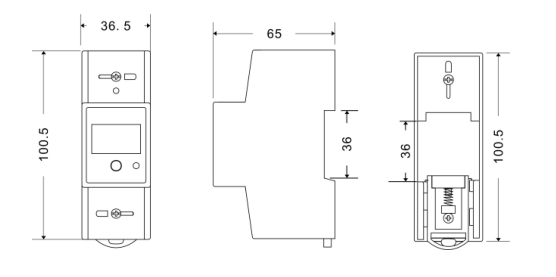

高度100.5mm
宽度36.5mm
深度65mm
重量0.189kg（净）
-
