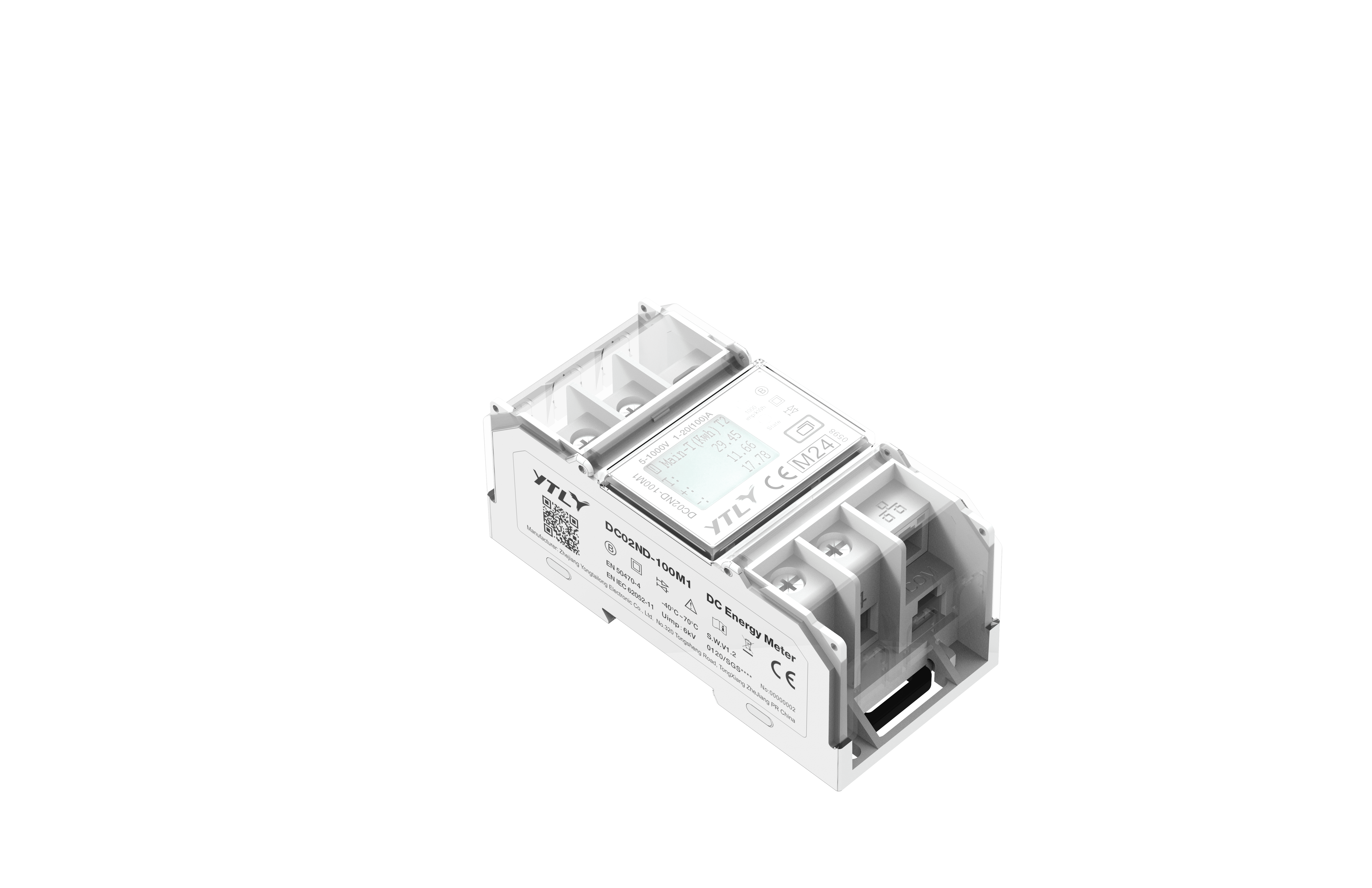

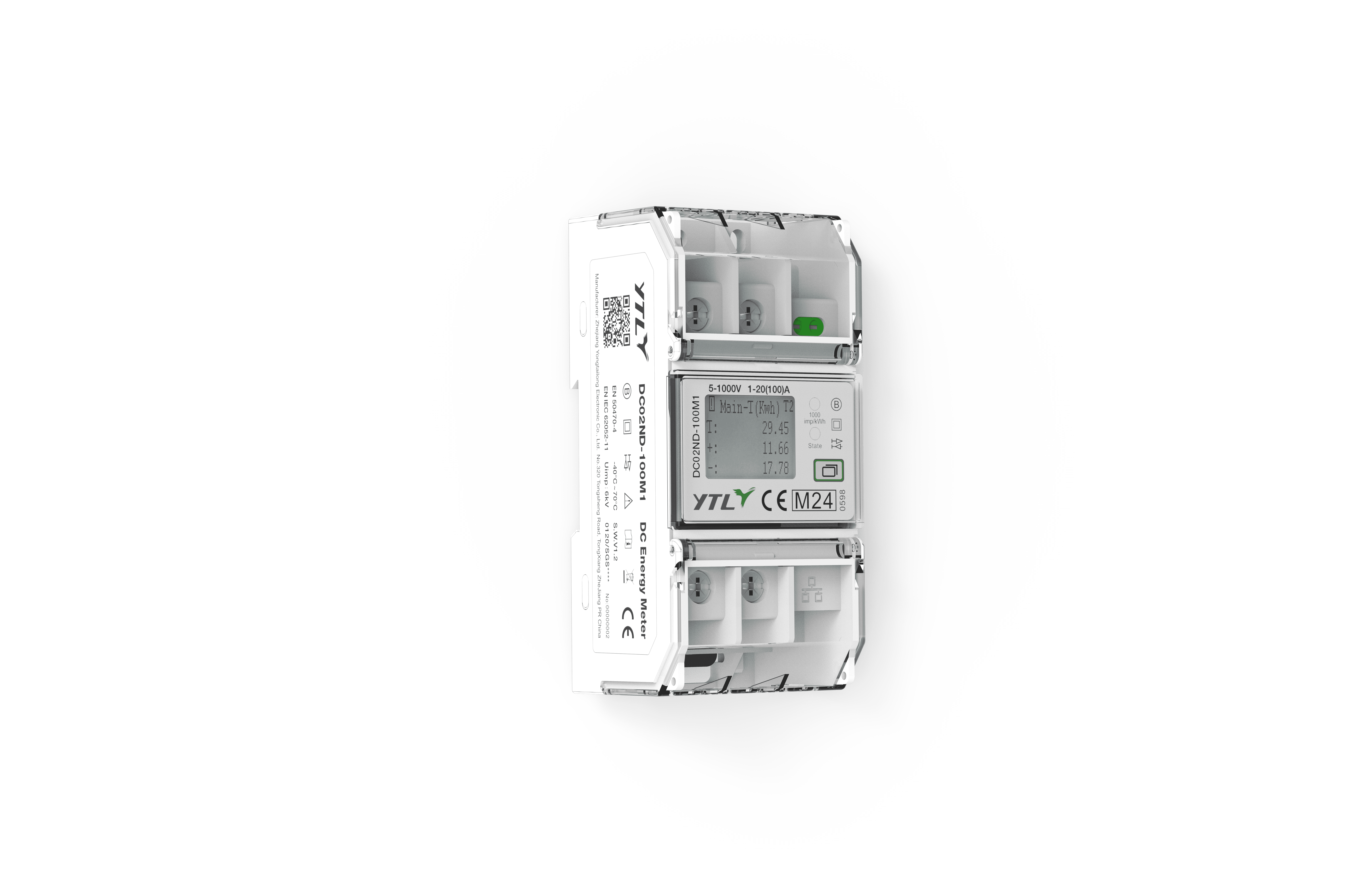

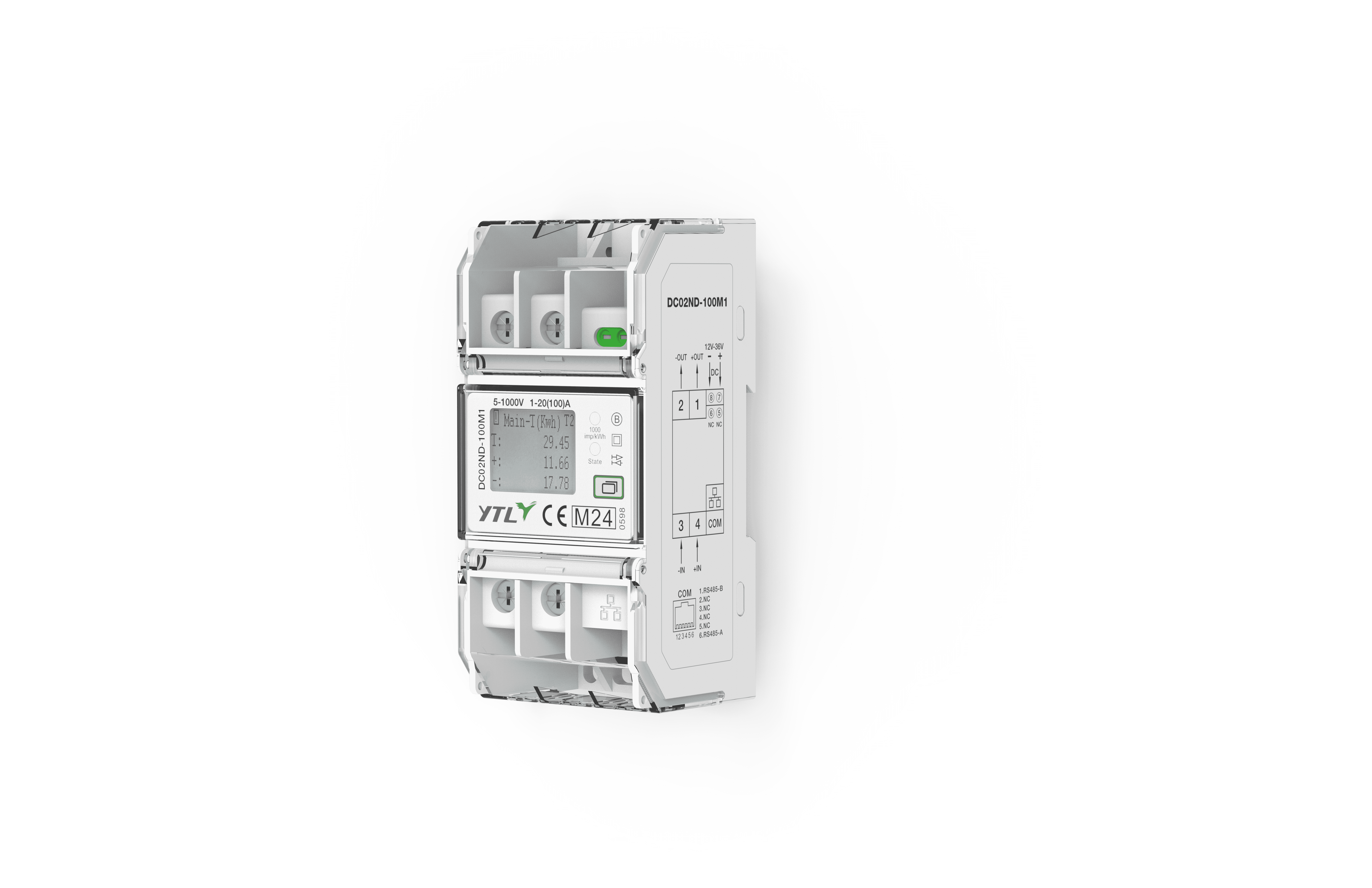

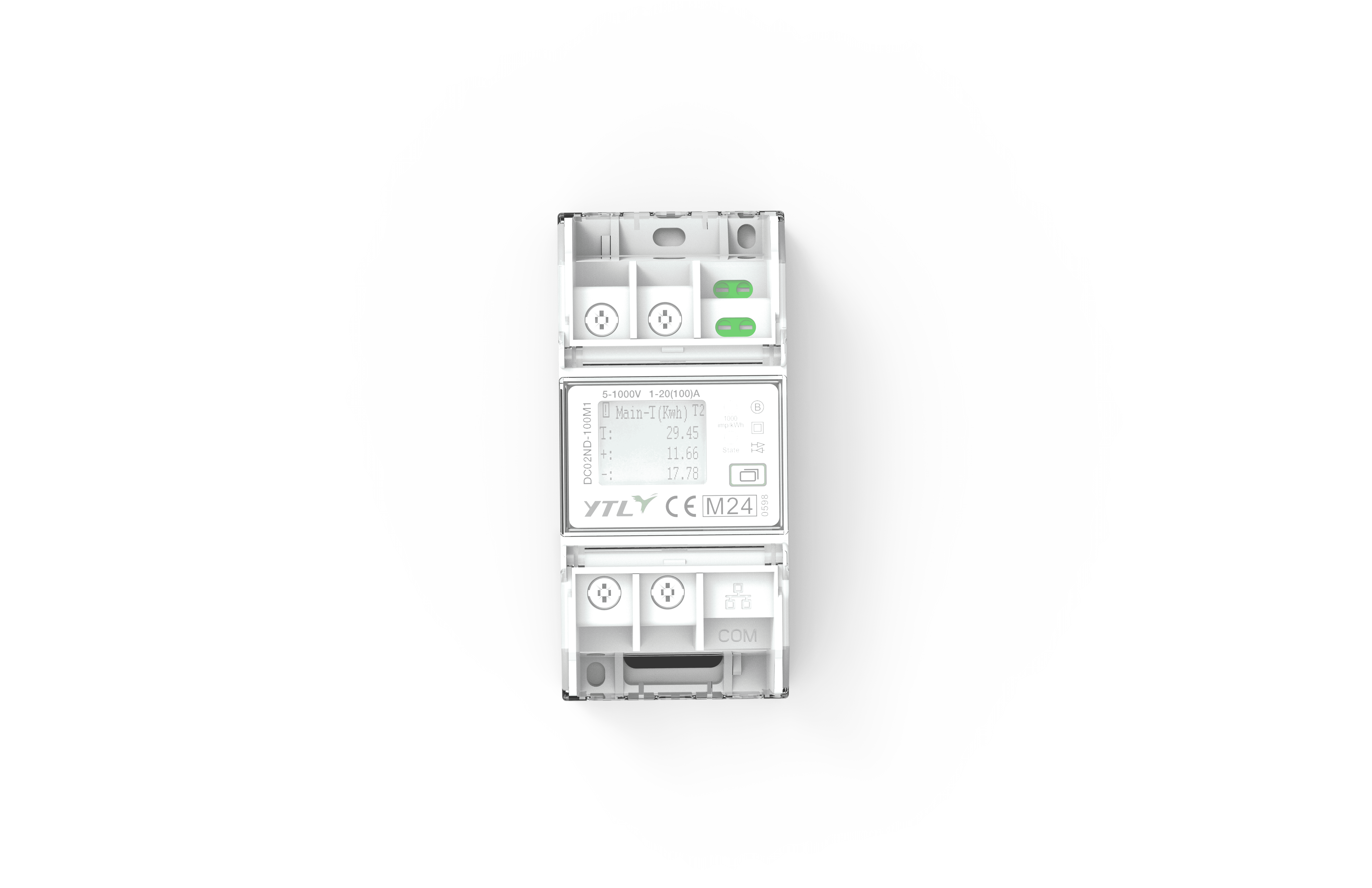

DC02ND-100M（1）直接式智能直流电能表，专为直流充电桩、光伏电站、储能系统等直流计量场景精心打造。该电能表采用分流器与电能表的一体化设计。此外，该电能表采用导轨式安装方式，具备体积小巧、安装便捷的特点。该电能表支持RS485通信，与多种协议兼容；在整体计量精度和功能多样性方面表现出色，满足MID、CPA、Eichrecht等多项认证与法规要求，是满足高精度直流计量需求的理想选择。
-
测量电压 100V-1000V 最大电流 100A 基本电流 20A 最小电流 1A 工作电源 12~36V DC 或 115-250V AC 误差精度 1 级 功 耗 ≤2W（无通讯） 防护等级 Ⅱ类防护 脉冲电压 6kV 工作温度 -40℃~70℃ 最大湿度 ≤95% 海拔高度 ＜2000M 标 准 IEC 62053-41、EN 50470-4 -
计量功能丰富：正向、反向电能量计量；支持双回路计量
多费率、多时段：产品默认拥有 4 费率、8 时段
通信方式灵活：支持 RS485 通信，满足 modbus、DL/T645-2007 协议；支持以太网通信
液晶屏背光显示：展示电压、电流、电量、功率等信息；带自动轮显，默认间隔 5S
具有自诊断、告警与安全防范功能；过流、温度过高、磁场检测、电池电量低等
具有线路损耗能量补偿
支持本地升级、远程升级
符合 S.A.F.E 标准的 OCMF 读数
符合德国 Eichrecht 法规 ，MID、CPA 认证要求
-

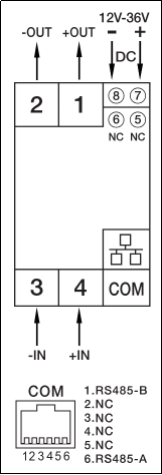

l 接线图以DC02ND-100M1（直流辅助电源）为例：
n 1和2号端口为电流输出端口，1号为正极、2号为负极
n 3和4号端口为电流输入端口，4号为正极、3号为负极
n 7和8号端口为直流辅助电源接口
n 此外，接线图还标注了RS485通信接口。
-
-
