- 技术参数
- 产品描述
- 接线图
- 尺寸图
-
电压：
3 * 220 / 380V
电流：
3×5（80）A、3×5（60）A
精度等级：
1级
标准：
IEC62052-11，IEC62053-21 频率：
50Hz 脉冲常数：
1000imp / kWh 显示：
LCD6+2
温度范围：
-20〜70℃ 相对湿度：
≤90％
-

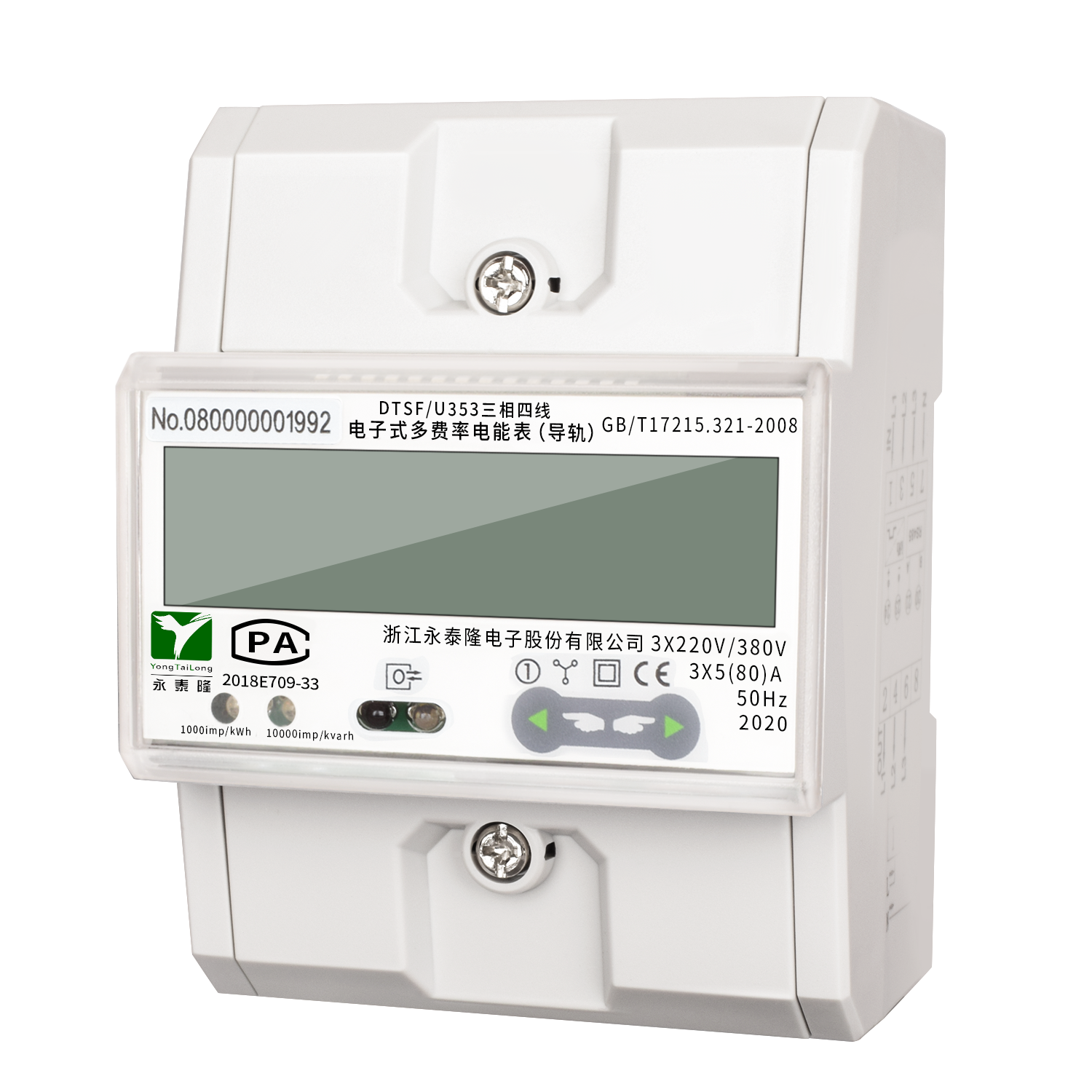

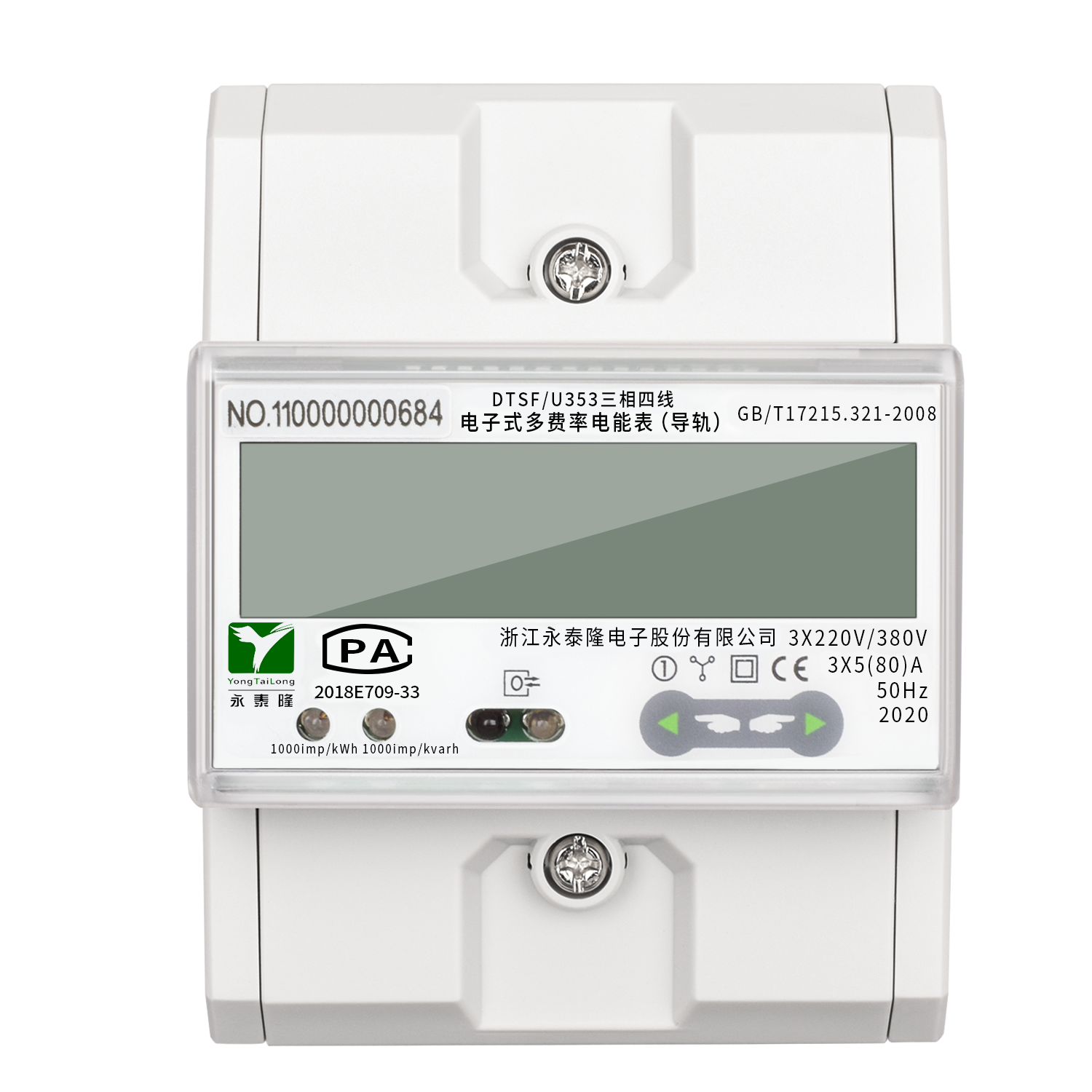

这是一款三相四节直接式电子式电能表，液晶屏可带背光显示，带RS485通讯（MODBUS协议/DLT645协议可选）带费率，能直接精确地测量和记录额定频率为50Hz单相交流电网中负荷的有功和无功电能的消耗。具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。
-

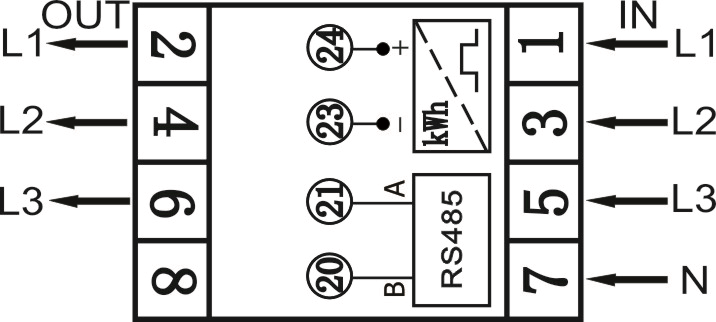

IN表示进线 OUT表示出线
1 L1 ：表示A相火线进 2 L1 ：表示A相火线出
3 L2 ：表示B相火线进 4 L2 ：表示B相火线出
5 L3 ：表示C相火线进 6 L3 ：表示C相火线出
7 N：表示零线进 8 N：表示零线出
20、21:表示RS485的A、B接口
注: 端口23和24是脉冲输出, 用于生产校准，无需接线
-

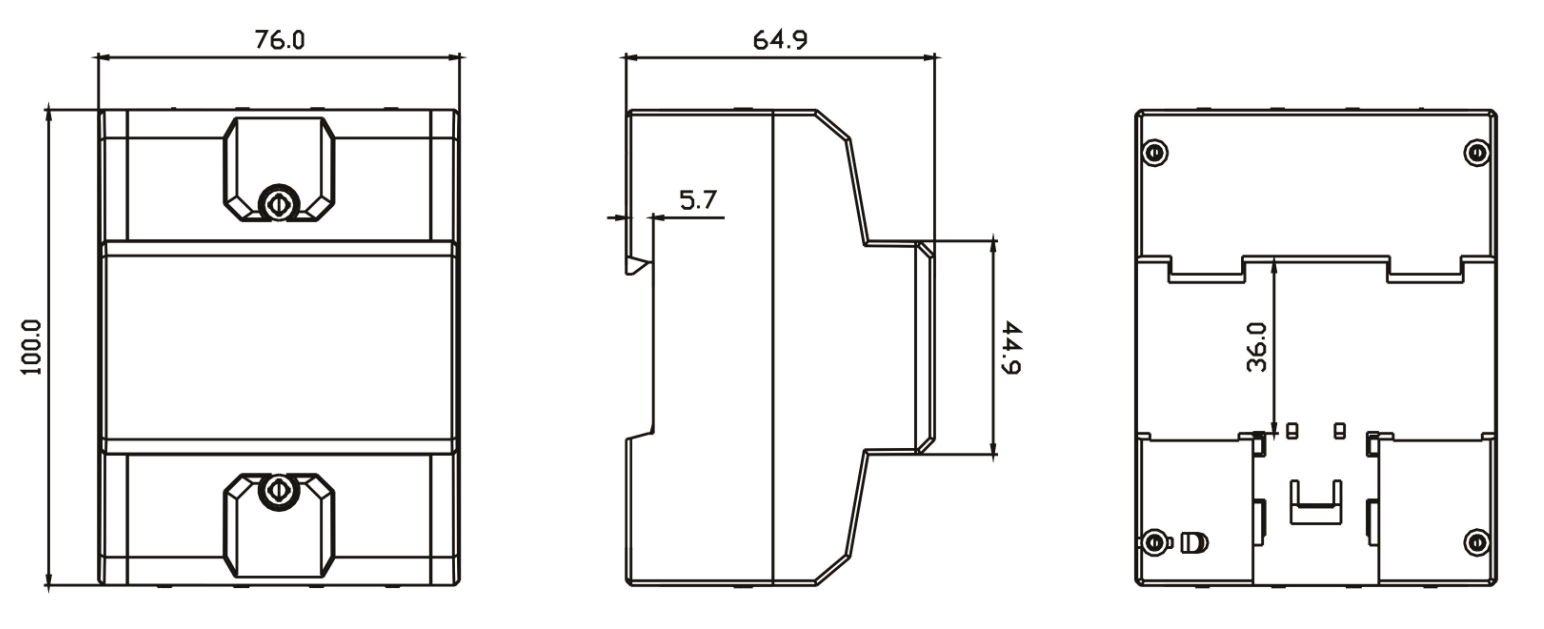

高度100mm
宽度76mm
深度64.9mm
-
