数据中心不仅需要主进线电表提供可靠的 AC 计量数据。在许多项目中，UPS 输出回路、配电柜、冷却设备回路、辅助负载以及分支回路，都可能需要独立计量，以便从回路层面了解电力使用情况。

对于数据中心运营商、EPC 承包商、电气柜制造商、BMS/DCIM 集成商和能源管理团队而言，这带来了一个非常实际的问题：

DIN 导轨式电能表可以用于数据中心配电系统吗？

答案是：在许多 AC 配电场景中可以使用。但正确的电能表类型取决于回路结构、电流范围、安装方式和通信要求。DIN 导轨式电能表不应只根据外观或价格选择，而应根据实际需要采集数据的电气点位来选择。

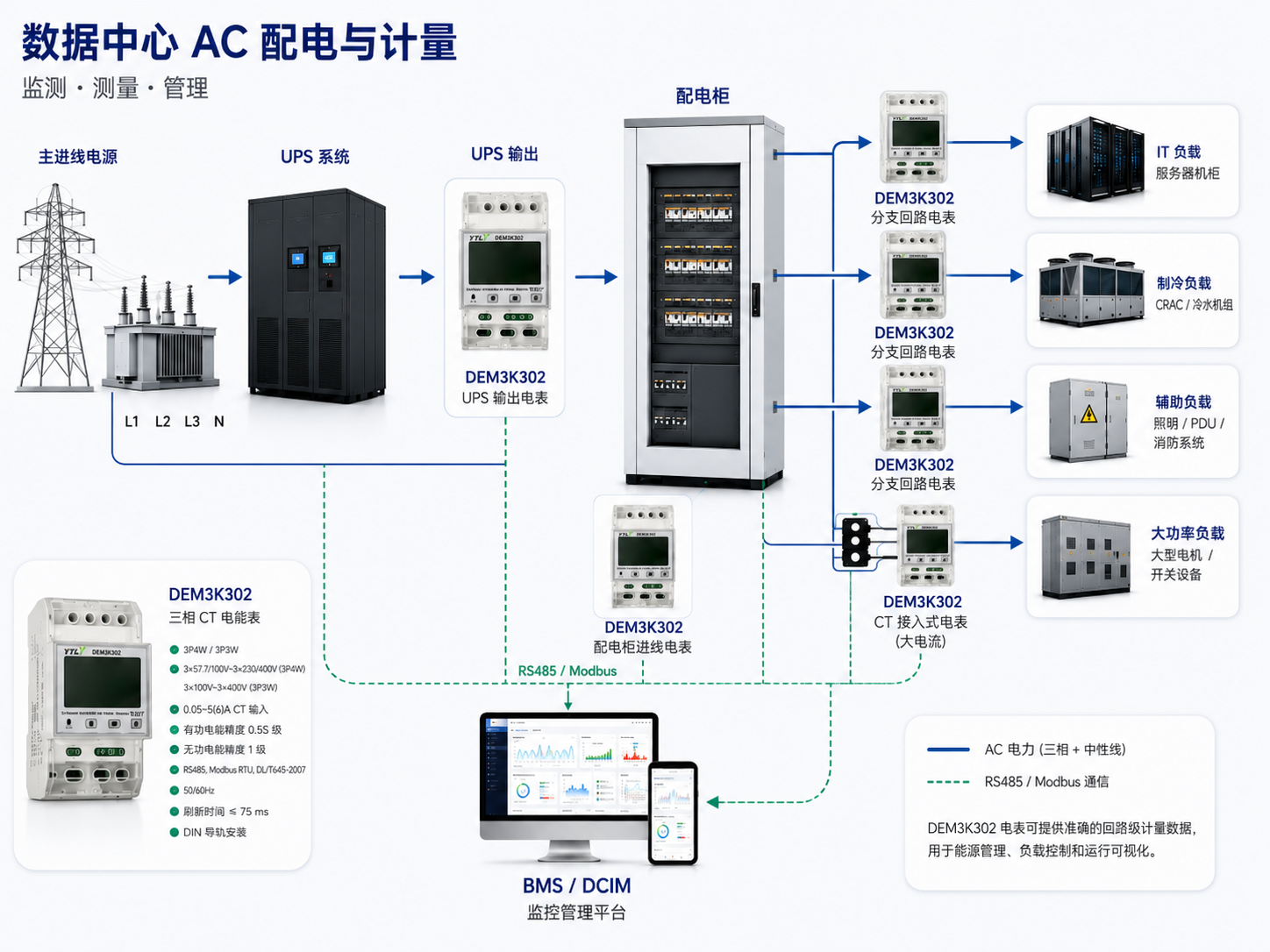

为什么数据中心需要 AC 回路计量

主进线电表可以显示数据中心的总用电量，但它无法说明电能在设施内部如何分配。

数据中心通常需要在不同层级进行更细致的 AC 计量，例如：

• UPS 输出侧回路
• AC 配电柜
• 三相分支回路
• 冷却设备回路
• 辅助单相回路
• 照明或设施支持回路
• 高电流负载用 CT 柜

这些回路级数据可以帮助项目团队了解负载分布、验证设备运行状态、支持能源报告，并向 BMS、EMS 或 DCIM 平台提供数据。

但需要明确的是，DIN 导轨式电能表提供的是电气测量数据。它不能替代 DCIM 平台、冷却优化系统或机架级 PDU 监测系统。

DIN 导轨式电能表可以安装在哪里？

DIN 导轨式电能表通常用于需要紧凑安装的电气柜内部。在数据中心配电系统中，它们可以安装在多个 AC 计量点。

对于 EPC 承包商和电气柜制造商而言，关键问题不只是“有哪些电能表可用”，而是：

这台电能表将安装在哪里？必须读取哪些数据？

应该选择哪种电能表类型？

不同的数据中心 AC 配电回路需要不同类型的电能表。以下选型逻辑可以帮助买家做初步判断。

对于低电流单相回路，紧凑型单相 DIN 导轨式电能表通常已经足够。对于三相直接接入回路，应根据最大电流和安装条件选择三相 DIN 导轨式电能表。对于高电流回路，CT/PT 接入式电能表通常更合适，因为电能表本体不直接承载全部负载电流。

选型前，买家应确认：

• 单相还是三相回路
• 直接接入还是 CT/PT 接入
• 最大电流范围
• 电压范围
• 柜内安装空间
• 所需准确度等级
• 是否需要 RS485 / Modbus 通信
• 是否需要脉冲输出
• 系统是否需要远程抄表

这一步对于数据中心项目尤其重要，因为未来扩容和维护一致性非常关键。

DIN 导轨式电能表可以提供哪些数据？

根据所选型号不同，DIN 导轨式 AC 电能表可以为柜级和回路级监测提供不同的电气参数。

常见数据可能包括：

• kWh 电能计量
• 电压
• 电流
• 有功功率
• 无功功率
• 视在功率
• 功率因数
• 频率
• 按型号支持的购电/上网电能计量
• 按型号支持的脉冲输出
• 按型号支持的 RS485 / Modbus 数据输出

对于 BMS、EMS 或 DCIM 集成而言，RS485 和 Modbus 通信非常有用，因为系统集成商通常需要从多台电能表采集电气数据，并传输到上层监控平台。

但是，“支持 Modbus”需要仔细确认。买家应确认所需数值是否包含在寄存器映射表中，通信参数是否清晰，以及所选型号是否支持平台实际需要的数据。

这些电能表不能单独完成什么？

在专业项目沟通中，也需要清楚说明 DIN 导轨式电能表可以做什么，以及不能单独完成什么。

这一区分有助于避免买家产生过高预期。电能表提供的是现场层数据。平台、软件或控制系统负责分析、可视化、告警和运营决策。

为什么 CT/PT 计量对高电流回路很重要

数据中心配电系统中通常包含高电流三相回路。在这些应用中，直接接入式电能表可能并不适合。CT/PT 接入式电能表可以通过外部电流互感器，以及在需要时通过电压互感器，对大电流进行测量。

对于数据中心高电流配电回路，买家应检查：

• CT 变比
• PT 变比，如适用
• 接线方式
• 准确度要求
• 电能表参数设置
• 通信输出
• 技术文档
• 未来扩容时的批次一致性

当项目需要在配电柜或 CT 柜中进行三相高电流计量时，可以考虑 DEM3K 类型的 CT/PT 接入式电能表。

DIN 导轨式电能表如何支持远程抄表

在许多数据中心电气室中，人工抄表已经不够。项目团队可能需要从多台柜内电能表进行远程抄表。

支持通信功能的 DIN 导轨式电能表可以将电气数据传输至网关、数据集中器、BMS、EMS 或 DCIM 相关系统。实际集成方式取决于所选型号和系统架构。

对于远程抄表项目，买家应检查：

• RS485 布线设计
• Modbus RTU 或其他协议要求
• 是否提供寄存器映射表
• 一条通信线上连接的电能表数量
• 数据刷新要求
• 通信距离和现场布线条件
• 平台兼容性
• 调试用技术文档

一台电能表作为单机产品运行良好，并不代表在系统集成中一定顺利。如果通信细节没有提前确认，仍可能出现集成问题。

YTL 如何支持数据中心 AC 配电计量

浙江永泰隆电子股份有限公司为全球 B2B 能源计量应用提供 AC 电能表、DIN 导轨式电能表、三相电能表、CT/PT 接入式电能表，以及部分支持通信功能的型号。

针对数据中心 AC 配电计量，YTL 可以围绕单相辅助回路、三相配电回路、UPS 侧 AC 回路、冷却设备回路以及 CT 接入式高电流回路，与项目方进行方案沟通。

具体型号选择应根据相线类型、电流范围、电压、直接接入或 CT/PT 接入方式、安装空间、通信要求和项目文档需求进行确认。

对于数据中心项目，最有效的沟通应从计量点和回路类型开始，而不是只从电能表型号开始。

结论

DIN 导轨式电能表可以用于许多数据中心 AC 配电计量应用，尤其适用于需要柜级或回路级电能数据的场景。

它们适合在指定配电点测量 AC 电能消耗、电压、电流、功率和通信数据。对于高电流三相回路，可能需要 CT/PT 接入式电能表。对于远程抄表，应根据所选型号和项目要求确认 RS485 / Modbus 能力。

对于 EPC 承包商、电气柜制造商、BMS/DCIM 集成商和数据中心电气团队而言，电能表选型应基于回路类型、安装点、数据需求和集成方式。

一台选型合理的 DIN 导轨式电能表不能替代完整的数据中心监控平台。但它可以提供这些平台所需要的可靠现场层电气数据。

FAQ 常见问题

DIN 导轨式电能表可以用于数据中心吗？

可以。根据电气设计和电能表规格，DIN 导轨式电能表可用于数据中心 AC 配电柜、UPS 输出侧回路、辅助回路、冷却设备回路和分支回路。

哪种电能表适合高电流三相回路？

对于高电流三相回路，DEM3K 类型的 CT/PT 接入式电能表通常比直接接入式电能表更合适。买家应确认 CT/PT 变比、接线方式、电流范围和准确度要求。

RS485 Modbus 电能表可以连接 DCIM 或 BMS 系统吗？

支持通信功能的电能表可以为 BMS、EMS 或 DCIM 相关集成提供 RS485 / Modbus 数据。但买家应根据所选型号确认寄存器映射表、数据点、通信参数和平台兼容性。

DIN 导轨式电能表可以计算 PUE 吗？

不能。DIN 导轨式电能表可以提供电气测量数据，但 PUE 计算需要平台或监控系统，将总设施用电与 IT 设备用电进行对比分析。

这些电能表用于 DC 电力输出计量吗？

本文重点讨论数据中心中的 AC 配电回路计量。对于 DC 电力系统或电池侧 DC 应用，应根据电压、电流、安装方式和监测要求选择 DC 电能表。
