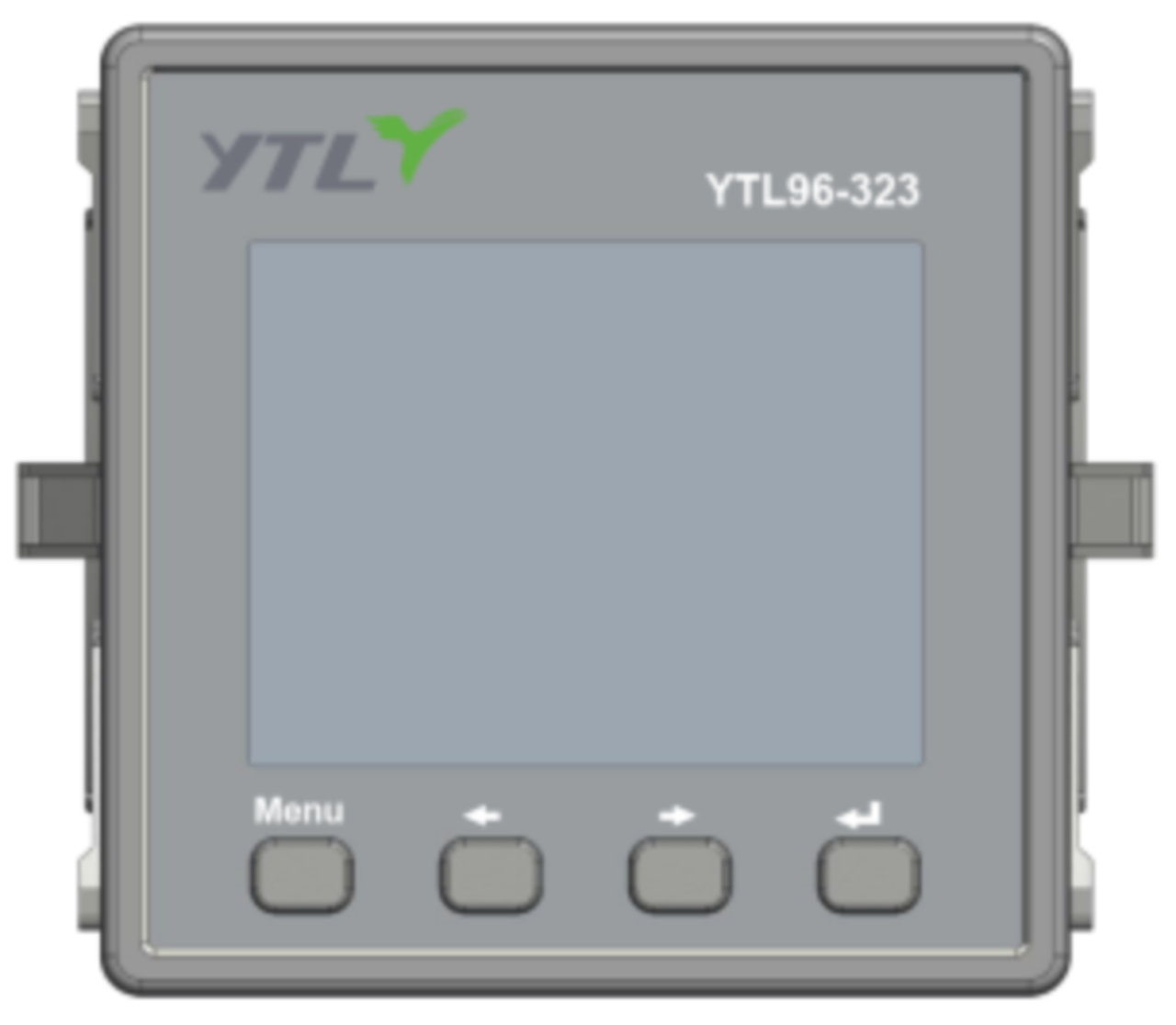

三相电子式多功能数显表（又名面板表、嵌入式电表），按GBT\IEC标准进行设计，具有各类电力参数测量、电能统计、电能质量分析、事件告警、事件记录、网络通信等功能；另外配有丰富的DI/DO模块及扩展通信接口，可灵活实现开关状态监控及环境要素的监测。该产品主要用于电网供电质量的监控，适用于各类配电房控制柜、二级配电柜、光储并网柜等。
一、电子式数显表功性能说明
1、电子式数显表功能
电子式数显表通信方式：RS485通信，通信协议支持Modbus、DTL645-2007双协议，波特率可达115200bps；
Y-Bus通信，可接入各类传感器（温湿度传感器、漏电流传感器、绝缘电阻传感器、导线温度传感器、水位传感器、烟雾传感器、人体感应传感器等）
电子式数显表测量数据：电流、电压、有功功率、无功功率、视在功率、功率因素、需量（功率/电流）、中性线电压电流；支持双向计量
电子式数显表费率功能：测量有功费率电量、无功费率电量、有功功率费率需量、无功功率费率需量、视在功率费率需量，支持6费率，10个时段。
电子式数显表谐波功能：电压总谐波、电流总谐波，支持2-63次分次谐波
电子式数显表DI输入接口：四路DI（开关量）输入接口，检测相关部件的状态
电子式数显表DO输出接口：两路DO输出接口，常开触点AC250V/5A（DC30V/5A）可控制外部设备动作
电子式数显表事件告警：过欠压、过流、过载、功率因素低、频率偏差、缺相、相序检测、电压不平衡度、流不平衡等告警，告警发生时LCD背光闪烁
电子式数显表事件记录：过欠压、过流、过载、功率因素低、频率偏差、缺相、相序检测、电压不平衡度、电流不平衡、Soe事件；记录发生的日期、时间及相关参数。
电子式数显表显示：点阵LCD显示，带背光
电子式数显表功能按键：通过按键进行各类数据的查询及参数设置，CT/PT比值、通信参数、Modbus通信地址、告警阈值均可通过功能按键进行设置。
2、技术参数
工作电压: 交流85~276V/直流95~350V
采样电压：57.7-400V AC(L-N) 100-690V AC(L-L)三相三线\三相四线兼容
采样电流：5（6）A（允许1.2倍过负荷）
精度等级：有功0.5S，无功2.0
标准：IEC 62052-11 2020、IEC 62053-22 2020、IEC 61557-12 2021、GB/T 17215.211—2021 、GB/T 17215.321—2021
频率：50/60Hz
防护等级：Ⅱ级
温度范围：-40～70℃
湿度范围：≤95%
海拔：≤2000米
二、电子式数显表安装说明
电子式数显表安装需要有经验的电工或专业人员，并确定已经读完本用户指南；
安装过程中，如果受到剧烈撞击或跌落造成外壳有明显损毁痕迹，请不要安装、加电，并及时与我司联系；
电子式数显表应安装环境空气中无腐蚀性气体；

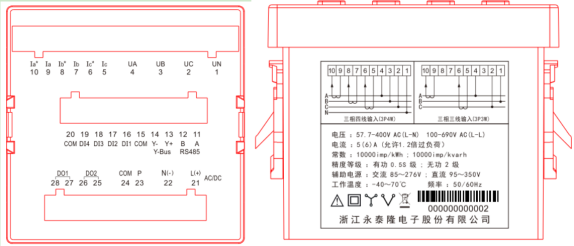

电子式数显表应按照接线端钮盒上的接线图进行接线，用铜线或铜接线头接入。
三、电子式数显表安装指示

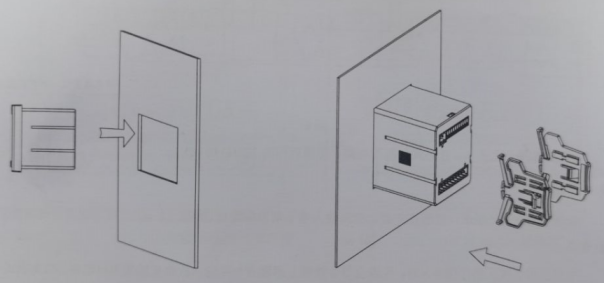

1）配电柜安装位置开孔尺寸为87mm×87mm
2）取出电子式数显表、取出固定卡扣
3）电子式数显表由前装入安装孔，如图4所示
4）插入电子式数显表固定卡扣，将电子式数显表固定，如下图所示
- 电子式数显表特点阐述
- Y-Bus通信可接入各类传感器，常见的接入温湿度传感器，控制电控柜内扇热、除湿的装置；省去温湿度控制装置可以节省成本100元以上并简化安装工序。
- 适用温度范围为-40～70℃，基本满足各省市应用环境需求
电子式数显表以高精度、直观显示、多功能性、低维护成本和强环境适应性为核心优势，广泛应用于工业、电力、科研、医疗等领域。其技术特性不仅提升了测量效率，还为智能化、远程化监控提供了基础支持，是现代测量与控制系统中不可或缺的关键设备。
