EV 充电项目并不只是关于输出功率、连接器类型或充电桩外观。对于充电运营商、EVSE 制造商、充电平台提供商和项目集成商而言，可靠的计量数据是计费、监测、负载管理和智能充电的基础之一。

在 EV 充电站中，计量值可能来源于硬件电能表，也可能来源于充电设备内部的嵌入式计量电路。这些数据由充电控制器读取，随后被映射到所需的数据结构中，并通过 OCPP 等协议传输至充电站管理系统（Charging Station Management System，CSMS）。

如果计量数据不准确、存在延迟、不完整或映射错误，CSMS 或充电平台可能会在计费记录、能源报表、负载控制、维护分析或客户争议处理方面出现问题。

Open Charge Alliance 将 OCPP 描述为充电站与充电管理系统之间的开放通信协议。OCPP 有助于提升 EV 充电生态系统的互操作性，并减少对专有系统的依赖。目前，OCPP 1.6 仍在许多 EV 充电项目中广泛使用；OCPP 2.0.1 和 OCPP 2.1 则进一步引入了与安全、智能充电以及新一代充电基础设施相关的功能。

对于 EV 充电项目买家而言，关键问题是：

硬件计量数据如何经过读取、映射和传输，成为充电平台可使用的 OCPP 计量数据？

什么是 EV 充电中的 Meter Values？

在 EV 充电中，Meter Values 指 EV 充电过程中用于描述电能、功率、电压、电流、时间戳、电池荷电状态 SOC 等信息的计量数据。它可能来源于硬件电表，也可能来源于嵌入式计量电路，并最终通过 OCPP 发送至 CSMS 或充电管理平台。

在 OCPP 1.6 中，MeterValues.req 可用于发送功率、电能、电压和 EV 电池荷电状态等 measurand（测量项）。在 OCPP 2.x 实现中，与充电会话相关的计量数据可能采用不同的处理方式。例如，与充电会话相关的计量值可以通过 TransactionEvent 发送，而 MeterValues 仍可用于其他场景。

在集成前，买家应确认 OCPP 版本、平台要求以及充电控制器的具体实现方式。

对于项目买家而言，Meter Values 不应被简单理解为一个数字。它是完整数据链路的一部分，涉及物理电表、充电控制器、通信映射、OCPP 报文结构、后台处理和计费逻辑。

EV 充电电表可以提供哪些数据？

EV 充电电表能够提供哪些电气数据，取决于其安装位置是在 AC 侧、DC 侧、柜内分支回路，还是充电输出路径上。

常见计量数据可能包括：

kWh 电能： 充电会话记录、计费参考和能源报表

有功功率： 负载监测、功率限制和智能充电

电压： 电气状态和异常工况检测

电流： 电缆、相线或输出电流监测

频率： AC 系统中的电网侧监测

功率因数： AC 侧电能质量评估

正向 / 反向电能： 用于特定双向计量或能量流分析项目

负荷曲线数据： 能源分析和需量管理

事件或告警数据： 根据系统设计用于维护和故障排查

并非所有 EV 充电电表都会提供以上全部数据。可用数据取决于电表类型、计量点、准确度等级、通信接口、固件以及与充电控制器的集成方式。

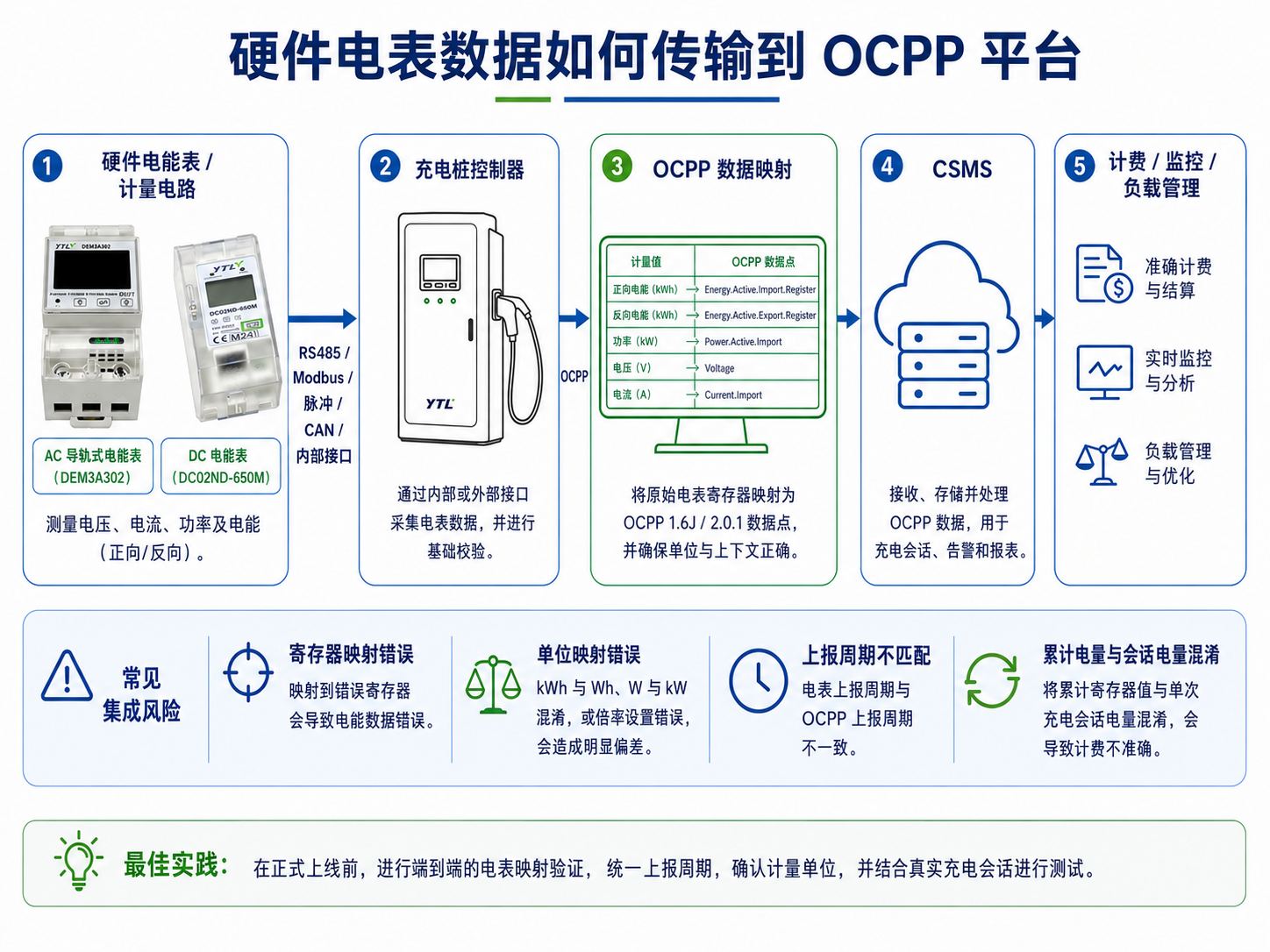

硬件电表数据如何到达 OCPP 平台

一个简化的 EV 充电计量数据链路可以表示为：

电能表 / 计量电路
→ 充电控制器
→ OCPP 数据
→ CSMS / 充电管理平台
→ 计费 / 监测 / 负载管理系统

硬件电能表负责测量电气数值。充电控制器通过 RS485、Modbus、CAN、脉冲输出或内部连接等接口读取这些数据。随后，控制器根据充电设备软件和平台要求，将计量数据映射后发送至 CSMS 或中央平台。

许多集成问题都会发生在这一阶段。例如：

控制器无法读取电表中的目标寄存器

数据单位映射错误

某一系统中的电能值是累计值，而另一系统中按充电会话计算

上报间隔与平台逻辑不匹配

项目需要相级数据，但电表未提供

部分计费市场可能要求签名计量值，但充电桩、电表或平台设计不支持

计费软件对电表数据的解释方式与充电控制器不同

因此，计量数据集成应通过通信映射、充电控制器测试、平台测试以及目标市场计费要求审查进行验证。

OCPP、Modbus 与充电控制器集成

OCPP 和 Modbus 在 EV 充电项目中经常被一起讨论，但两者承担的角色不同。

Modbus 通常用于电能表与充电控制器之间。例如，DIN 导轨式电能表或 DC 电能表可以通过 RS485 / Modbus 将 kWh、电压、电流或功率数据发送给控制器。

OCPP 用于充电站与 CSMS 之间。充电控制器通过 OCPP 将充电状态、充电会话数据、计量值以及其他信息发送至平台。

二者关系可简化为：

电表到控制器：RS485 / Modbus / 脉冲 / CAN / 内部接口
控制器到平台：OCPP

OCPP 不会自动保证计费准确性。它提供的是充电桩与平台之间交换数据的通信框架。计费准确性取决于电表、计量点、准确度等级、校准、数据映射、平台逻辑以及本地合规要求。

用于计费、负载管理和维护的计量数据

可靠的计量数据支持多个 EV 充电应用场景。

对于计费，系统需要正确的电能值、时间戳、会话开始和结束数据以及计费逻辑。在某些市场或应用中，与计费相关的计量可能涉及 MID、Eichrecht、OCMF、签名计量值或其他本地要求。这些要求应根据国家、充电设备类型、计费模式、电表型号和证书范围进行确认。

OCA 关于签名计量值的资料描述了一种在充电站与 CSMS 之间共享签名计量值的标准化方法，并指出德国 Eichrecht 合规需要支持发送签名计量值。这应被视为目标市场要求，而不是所有 EV 充电项目的通用要求。

对于负载管理，充电平台可能需要实时或近实时的功率、电流和电能数据。这有助于运营商控制站点总负载、避免过载、在多台充电设备之间分配功率，并支持智能充电策略。

对于维护，电压、电流、相不平衡、异常功率变化或通信丢失等数据，有助于识别潜在问题。计量数据还可以支持能源报表、充电桩利用率分析和运营绩效评估。

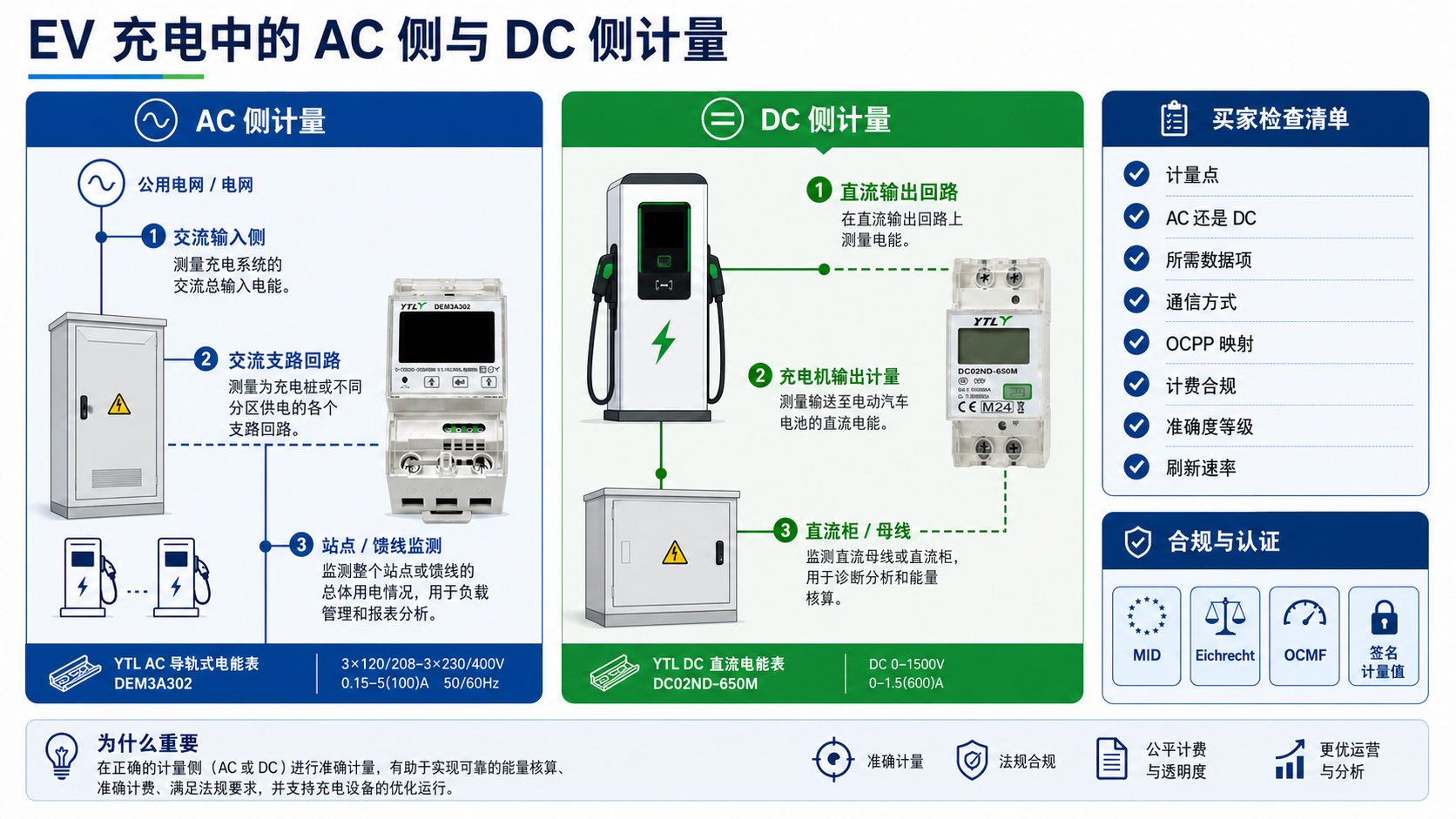

AC 侧和 DC 侧计量点

EV 充电站可能根据充电设备类型和项目要求采用不同计量点。

AC 侧计量可用于 AC 充电桩、配电回路、馈线监测或站点级能源管理。典型产品可能包括：

单相 AC 电能表

三相 AC 电能表

DIN 导轨式电能表

支持 RS485 / Modbus 通信的电能表

DC 侧计量可用于需要在输出侧进行 DC 电能测量的直流充电系统。DC 电能表可根据型号和系统设计测量 DC 电压、电流、功率和电能。

项目买家不应默认 AC 侧电表和 DC 侧电表承担相同作用。正确的计量点应根据充电设备架构、计费要求、平台逻辑、认证要求和目标市场来定义。

EVSE 制造商和 CPO 的电表选型清单

在选择 EV 充电电表之前，EVSE 制造商、充电运营商和系统集成商应确认：

更好的项目问题不应只是：

“EV 充电应该使用哪种电表？”

而应是：

“对于我们的充电设备和平台，这只 EV 充电电表必须支持哪些计量点、数据值、通信接口、刷新率和计费要求？”

YTL 如何支持 EV 充电计量项目

浙江永泰隆电子股份有限公司（YTL）为商业、工业、EV 充电、智能建筑、PV/ESS、数据中心和配电应用制造电能计量与功率测量产品。

对于 EV 充电计量项目，相关 YTL 产品类别可能包括：

单相 AC 电能表

三相 AC 电能表

DIN 导轨式电能表

DC 电能表

用于负载管理应用的快速数据刷新电能表

支持 RS485 / Modbus 通信的电能表

按应用选择的多功能电力仪表

按项目提供的 OEM/ODM 计量支持

YTL 可以支持 EVSE 制造商、CPO 和系统集成商评估电表类型、计量点、通信接口、Modbus 映射、数据刷新要求、认证文件和样品测试要求。

在样品验证或项目集成阶段，YTL 也可以根据所选型号和项目资料，配合客户讨论 Modbus 寄存器映射、所需测量项、数据刷新要求以及 OCPP measurand 映射方向。具体数据点、通信能力和集成方式应以所选电表型号、控制器设计和项目要求为准。

EV 充电计费合规性应始终根据所选电表型号、证书范围、充电控制器设计和目标市场规则进行确认。MID、Eichrecht、OCMF、签名计量值或其他计费相关要求，必须结合型号、证书和项目应用进行审查。

根据产品设计和项目要求，部分 YTL 型号可支持 AC 或 DC 计量、RS485 / Modbus 通信、快速数据刷新或 DIN 导轨安装。具体能力应在采购前始终进行确认。

FAQ 常见问题

什么是 EV 充电中的 Meter Values？

Meter Values 是 EV 充电中使用的电气测量数据，例如 kWh、功率、电压、电流、时间戳或其他数值，具体取决于充电设备设计和 OCPP 实现方式。

EV 充电桩如何使用 OCPP 计量数据？

EV 充电桩可以通过 OCPP 将计量数据发送至 CSMS 或充电管理平台。平台可将这些数据用于会话记录、计费、监测、负载管理和报表。

OCPP 是否能保证计费准确性？

不能。OCPP 提供的是通信框架。计费准确性取决于硬件电表、计量点、准确度等级、数据映射、平台逻辑和本地计费要求。

OCPP MeterValues 与硬件电表读数有什么区别？

硬件电表读数来自物理电表或计量电路。OCPP 计量数据则是在控制器读取、映射和处理后，由充电站发送至 CSMS 或充电管理平台的数据。

EV 充电计费是否必须需要 MID？

这取决于目标市场和项目要求。某些市场或应用可能需要 MID、Eichrecht、OCMF、签名计量值或其他合规条件。买家应按国家、充电设备类型和计费模式确认具体要求。

EV 充电中的 Modbus 和 OCPP 有什么区别？

Modbus 通常用于电能表与充电控制器之间。OCPP 用于充电桩与 CSMS 或充电管理平台之间。

EV 充电站中的电能表应安装在哪里？

计量点取决于充电设备架构和项目要求。电能表可以安装在 AC 输入侧、AC 分支回路、DC 输出路径、柜级或站点级。买家应根据计费、监测、负载管理和合规要求定义计量点。

一只电表可以适配所有 EV 充电平台吗？

不能自动适配。电表集成应通过通信映射、充电控制器测试和平台需求进行验证。

EVSE 制造商在选择电表前应检查什么？

应确认计量点、AC 或 DC 测量方式、所需数据值、通信接口、刷新率、准确度等级、认证文件和控制器集成要求。

结论

EV 充电 Meter Values 将物理电气测量层与数字化充电平台连接起来。硬件电表提供 kWh、功率、电压、电流和其他数据。充电控制器读取并映射这些数值。随后，OCPP 帮助将计量数据传输至 CSMS 或充电管理平台，用于计费、监测、负载管理和维护。

对于 EVSE 制造商、CPO 和项目集成商而言，成功的 EV 充电计量并不只是选择一只电表。它还需要正确定义计量点、完成通信映射、配置 OCPP 数据、进行平台测试，并审查目标市场计费要求。

正在规划 EV 充电计量项目？请将您的充电设备架构、AC 或 DC 计量点、所需测量项、通信接口、OCPP 版本、计费市场和预计数量提供给 YTL。我们的团队可以支持电表选型、技术确认和项目级计量评估。
